Разборка "Hi-Fi" плеера ZIKU HD-X10

Добрый день, уважаемые читатели. Сегодня на моём столе — плеер ZIKU HD-X10. Давайте разберём его и посмотрим на плату и на компоненты. Плеер новый, появился на свет не так давно, на волне успеха первой версии «ZIKU HD-X9».

Для начала взглянем на характеристики плеера:

Product Brand: ZIKU

Product Model: HD-X10

Product Type: Professional MP3 HIFI Music Player

Luxury Metal unibody, Fashion Aluminum alloy casing

DAC model: CS4398

OPA design: Pluggable OPA design

High Quality Audio: 192KHZ/32bit

Support Music Format: DSD, MP3, FLAC, WAV, WMA, AAC, APE,OGG, etc.

With Screen: Yes

Screen: 1.8 inch TFT

Battery capacity: 2500mAH

Battery endurance: About 10 hours (depending on the use)

Output port: Headset output (3.5 mm) (doesn’t have balanced output.)

Interface type: MICRO-USB2.0 high speed interface

Signal to noise ratio: 98dB

Lyrics format: LRC

Weight: About 180g

Specification size: 59mm*16mm*117mm

Color: Black

Storage: maximum support 128GB TF/Micro card (Need to buy separately)

Support language: English/Chinese/Japanese/Korean/Russian/French/German/Italian/Spanish/Portuguese/Turkey/Indonesia/Netherlands/

Polish/Finnish/Swedish/Norway/Hungary/Dansk/etc.

Product selling point: With WIMA capacitor and replaceable OP-AMP

Цена: 58$, со скидкой 49$.

Плеер поставляется в плотном кейсе (на молнии), комплект отсутствует. Основная проблема — громкие щелчки при включении и выключении + заметные шумы на фоне. Что касается качества звучания, звук приблизительно на уровне плеера Walnut V2, даже пожалуй чуть хуже.

Корпус выполнен из алюминиевого сплава, вот так плеер смотрится на фоне обыкновенного спичечного коробка и мелкого плеера Shanling M0:

Рядом с ZIKU HD-X9:

Вес. Просто ужас, вот зачем делать такой тяжелый и ужасный корпус для плеера? Получается 186 грамм.

Shanling M0 для сравнения: весит всего 35 грамм! Однако, в руку X10-ый ложится хорошо, скругленные края-все дела.

Кнопок у нас 7, внутри прорезиненная вставка, которая как бы объединяет все кнопки. Кнопки: плей/пауза, меню, громкость + -, вперёд-назад, кнопка возврата. Экран (1.8 дюйма) защищен проставкой из пластика.

Кнопки заметно выпирают, нажимаются мягко и приятно.

Снизу: отверстие для сброса (Reset), рядом слот под карту памяти, поддерживаются карточки объемом 128 гигабайт (проверено). И конечно же порт микро юсб для подзарядки.

Сзади крышка, которая удерживается на специальной защёлке и на одном винтике.

Сверху: выход на наушники 3.5 мм, рядом совмещенный линейный выход/вход 3.5 мм. Разъемы пластиковые.

Подключаю наушники TFZ King Pro (55 ом), включаю плеер (лучше бы не включал:))) Услышал очень неприятный резкий хлопок при включении. Дальше попадаю в меню — слышу раздражающий фоновый шум, причём не просто шум, там фоном еще что-то свистит. Слушать медленный тихий джаз — ну просто удовольствие, конфетка прям. Этот свист перебивает музыку))))). Ладно, плеер в мусорное ведро (или на доработку), всё понятно. НО! Выключаю я его такой, вот тут самая жесть, при выключении еще один неприятный резкий звук. Я чуть кирпичей не наложил:)

На крышке снизу находится маленький винтик:

Дальше крышку нужно буквально вырвать, она сидит на подобии двухстороннего скотча.

Вот что внутри:

Аккумулятор у нас заявлен на 2500mAh:

Он легко извлекается, нужно лишь поддеть чем-то:

Весит он 52 грамма:

Под аккумулятором обнаружил 2 винтика, которые удерживают плату, еще 2 находятся по соседству.

Выкручиваю все 4 винтика:

Вот та самая проставка о которой я говорил.

Извлекаю платку:

Общий план:

Корпус весит 106 грамм.

Сразу же замечаю сменный усилитель в кроватке (по слухам это паленый JRC 5532).

Извлекается обычным пинцетом, сидит весьма плотненько.

Есть у меня коллекция сменных усилков, пробую что-нибудь поставить.

Перепробовал три разных усилителя, вот вообще не заметил разницы. Проблему с шумами решить можно, но без паяльника здесь не обойтись. А если нет желания возиться, напрашивается вопрос — а не проще ли взять Ruizu A50, Zishan Z3 или Ziku X9?

Еще фотографии:

Дополнительная информация

По начинке, заявлен ЦАП CS4398 Cirrus Logic, вот он:

Процессор ATJ2167:

Сменный усилитель я уже показал, вот еще один на фильтре: NE5532: (можно кликнуть на фото и разглядеть)

Память пзу (Winbond)

Преобразователь TPS65131

Если кому интересно, доработка плеера здесь: player.ru/showthread.php?t=220460&page=10&p=2717239&viewfull=1#post2717239

Но даже после доработки ничего сверхъестественного плеер не продемонстрирует. В этой же теме есть замеры, графики и подробное обсуждение.

Пробую через линейный выход: шумов меньше, слушать можно. Как мне показалось, есть проблема на низких частотах, не хватает глубокого баса.

Заряжается плеер током 0.8A. Если кому интересно могу добавить информацию (сколько залито, точное время заряда итд). Аккумулятора хватает приблизительно на 10 часов.

Меню обычное, есть настройки, есть русский язык, прошивка более-менее стабильная.

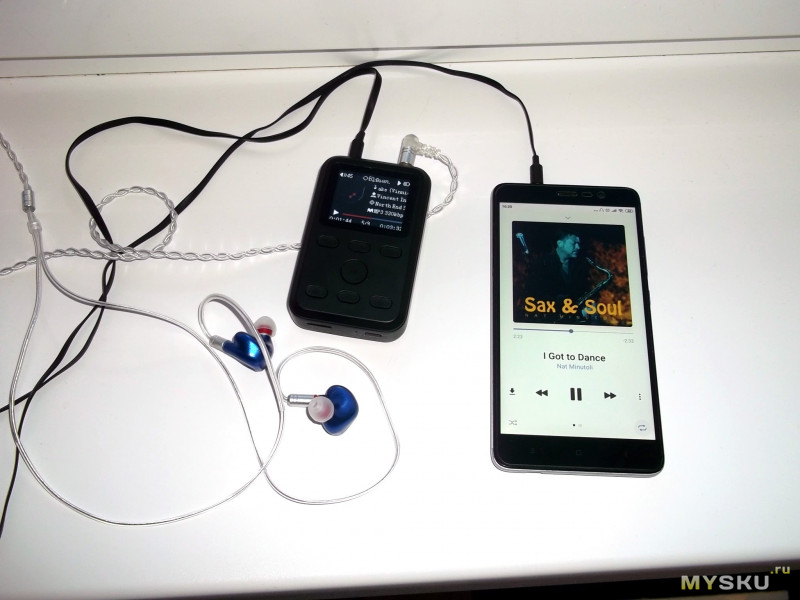

Есть эквалайзер (в том числе и ручной) и функция усилителя (можно использовать плеер в качестве усилителя, например с телефоном). Для этого нужно активировать эту функцию в настройках плеера, и подключить смартфон или какую-нибудь звуковую карту например.

Как-то так, спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
