6" аккумуляторная цепная пила NASUM CX-ED01

Да, это не самая дешевая модель из тех, что я тестировал, но она и самая удачная на данный момент. Установлен бесколлекторный двигатель мощностью 450Вт, это меньше, чем 1500Вт в соседних лотах, но зато это реальный показатель, а не взятая из воздуха цифра. Полотно всего 6 дюймов, но оно грызет дерево на всю глубину без особых проблем, имеется механизм фиксации без дополнительных инструментов и автоматическая смазка цепи. Аккумулятор с честной емкостью 3Ач, зарядное устройство выдает 3А и должно заряжать его за 2 часа, но по факту времени уходит больше, подробнее под катом.

Характеристики(Данные взял из инструкции)

Аккумулятор: 21В (макитоподобный)

Двигатель: бесколлекторный, мощность 450Вт

Контроллер: защита от перезаряда/переразряда, автокоррекция мощности

Скорость цепи: 6м/с в холостом режиме, 12м/с в рабочем

Система смазки цепи: автоматическая принудительная

Длина направляющей: 200мм, ширина реза 150+мм

Вес без аккумулятора: 1.3кг

Есть и более подробные характеристики, а так же описание сигналов индикатора в таблице справа

Распаковка и внешний вид

Упаковка с ярким принтом, коробка немного пострадала во время доставки

Сбоку имеются краткие характеристики

Внутри всё аккуратно уложено во вспененный полиэтилен

В комплекте тушка пилы, направляющая, цепь, аккумулятор, зарядное устройство, защитный кожух и отвертка

Чуть позже отковырял их уголка небольшой пакетик с овальным уплотнителем, пружиной, шурупом и парой шайб

С правой стороны расположена крышка заливной горловины масла, емкость небольшая, одной заправки хватает аккурат на полный заряд аккумулятора, так что не сложно запомнить когда пора доливать

Кнопка старта тут однопозиционная, над ней имеется качелька защиты, которую нужно сдвигать пальцем, справа рычажок продублирован для левшей. Еще выше можно разглядеть механизм фиксации направляющей, оранжевая часть поднимается вверх и выкручивается/затягивается руками

Для установки цепи фиксатор нужно открутить полностью и снять боковую крышку. Часть, которая прижимает направляющую металлическая, выглядит надежно

На этом снимке виден овальный уплотнитель системы подачи смазки, а так же отверстие в направляющей на том же расстоянии, так что масло не просто капает на цепь, а подается в канавку у ее основания, где и должно быть. Овальная форма необходима для того, чтобы отверстие не перекрывалось во время подтягивания цепи

На торце пластины есть звездочка

Ослабляем винт натяжки, накидываем цепь на направляющую и вставляем конструкцию на свое место

Кожух тут адекватный, так что тоже можно поставить, для этого нужно вставить в него пружину, свободным ее концом попасть в отверстие в корпусе и подтянуть комплектным шурупом, подложив под него шайбу, ничего сложного

Накидываем боковую крышку и затягиваем фиксатор до появления сопротивления, после чего отверткой крутим винт натяжки цепи по часовой стрелке пока она не перестанет провисать. До упора тянуть не нужно

После чего уже можно затянуть фиксатор нормально и завернуть колечко на место

Останется подключить аккумулятор. 5S2P сборка, 21В 3Ач, типоразмер Makita, так же есть разъем 5.5мм для зарядки, который не видно с этого ракурса, так что заряжать можно и другими блоками

Зарядное выглядит прикольнее, чем прямоугольник с 5.5мм разъемом на шнуре и индикация чуть нагляднее

Но в характеристиках всё те же 1.5А тока

Вес тушки в сборе с аккумулятором составляет 2.1кг

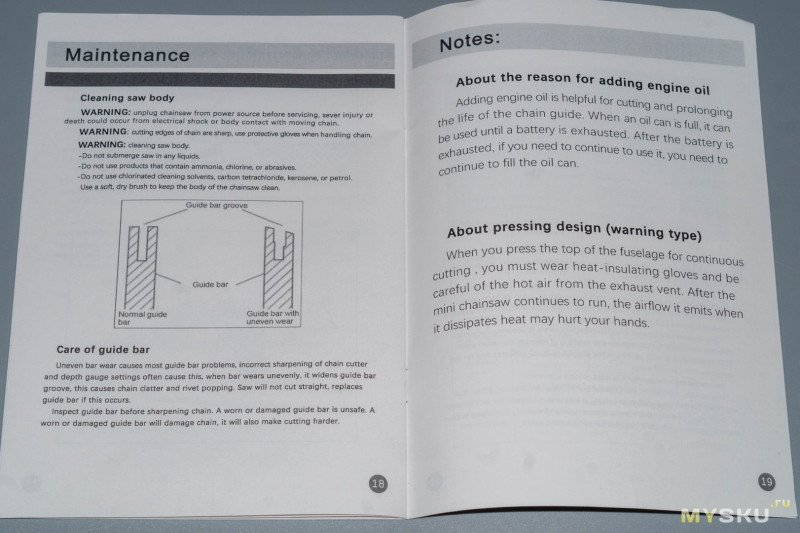

Инструкцию писали под эту модель, а не общую как обычно

При чем тут есть не только подробная инструкция по сборке, которую я пропустил

Но и практические советы по использованию, чтобы пользователь не покалечил себя

Или не сломал инструмент при первом использовании

Тестирование

Наверное сразу стоит пройтись по особенностям работы и индикации. у основания корпуса есть зеленый светодиод, который отображает текущий режим работы и сигнализирует о возникших проблемах:

Индикатор постоянно горит: контроллер включен, работа пилы в холостом режиме

Индикатор постоянно мигает: активен автоматический режим, мощность регулируется в зависимости от нагрузки

Индикатор мигает трижды: защита от перегрузки при падении оборотов ниже 4000 в минуту, автоматическое восстановление через 1000мс

Индикатор мигает с большой частотой: защита от перегрузки при падении оборотов ниже 2000 в минуту, автоматическое восстановление через 30мс

Индикатор мигает 4 раза: перегрев контроллера

Индикатор мигает 5 раз: напряжение аккумулятора более 22В

Индикатор мигает 7 раз: Напряжение аккумулятора ниже 13.5В

Время остановки цепи: менее 1 секунды

Так же есть отсечка по току при достижении 40А

Для начала залил масла. Налил в пузырек 50мл, в емкость влезло чуть больше половины.

Начал с тонких веток, их режет спокойно, если не оказывать давление, даже из холостого режима не выходит

Потом брал ветки толще, пока не дошел до максимального размера, который уперся в длину направляющей

Если увеличить давление, начинает срабатывать защита и процесс только затягивается

145мм в узкой части за полминуты. Дерево сухая черешня, напилил тонкими кольцами под шашлык

Но на гифках не слышно как она работает. Автоматическая регулировка мощности раньше не попадалась, эффект необычный, как будто бензиновой пилой пользуешься и она сама «газует» когда пытаешься кусок побольше отпилить, на видео думаю нагляднее будет

По поводу автономности сложно что-то сказать, за полчаса я практически полностью спилил дерево боярышника с толщиной ствола 20см, еще и измельчил ветки, чтобы было проще их утилизировать. Объем работы будет у всех отличаться в зависимости от типа древесины, степени просушки и навыках самого пользователя, но если сравнивать с предыдущей моделью, обозреваемая выигрывает по производительности, немалую роль в этом играет контроллер, который правильнее распределяет нагрузку, но так же имеются конструктивные отличия, давайте о них и поговорим

Внутренний мир

До того как разбирать корпус, необходимо снять приводную звездочку

Выкручиваем горсть шурупов и спокойно располовиниваем

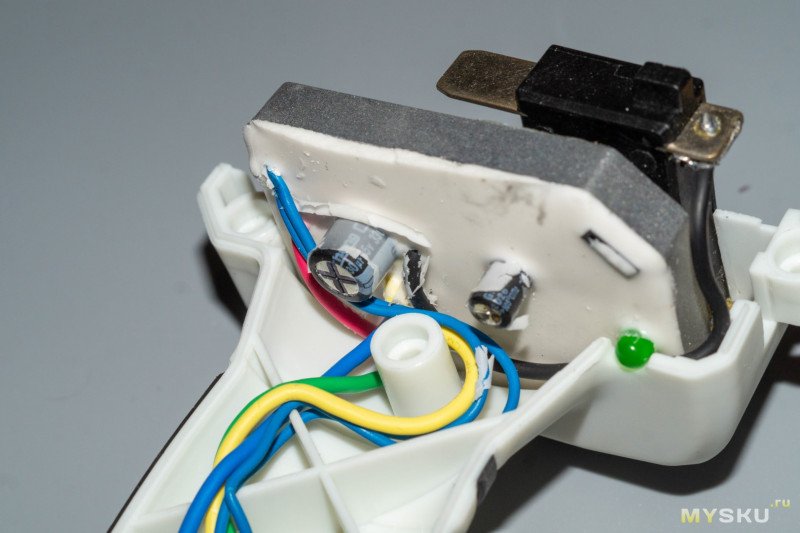

Контроллер находится в алюминиевом корпусе и залит компаундом

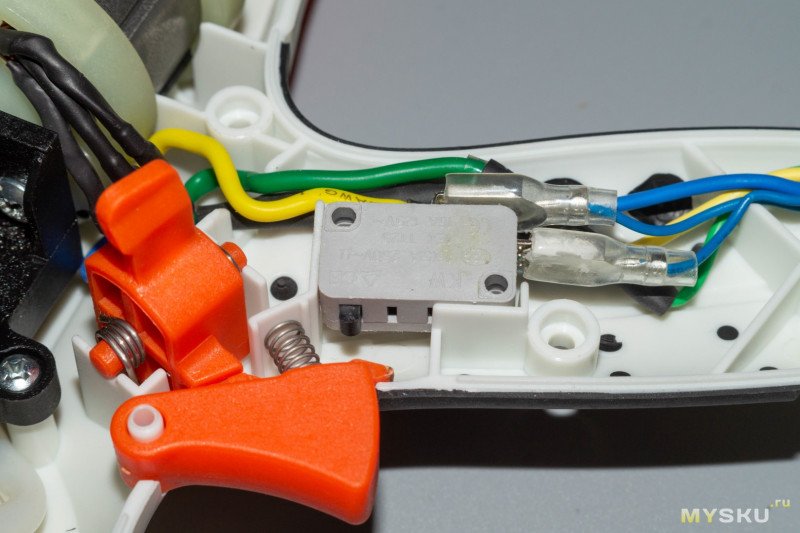

Кнопка и защита от случайного нажатия

Двигатель тут массивнее, чем у предыдущей 8" модели , так же вместо планетарного редуктора используется конический

Заодно убедились, что смазка подается не самотеком, для этого используется масляный насос

Так же разобрал и аккумулятор

Интересно было для чего используются контакты с маркировкой «LED», судя по всему для подключения вольтметра

Есть температурный датчик

Сборка 5S2P, емкость каждого элемента 1500мАч, насчет производителя сложно что-то сказать, до логотипа не получилось добраться без распайки, если кто-то имел дело с подобными, отпишитесь в комментариях

Пока корпус был разобран, решил сразу провести тест нагрузкой, для этого использовал EBD-20, он умеет нагружать током до 20А, но максимальная мощность при этом не должна превышать 200Вт. Это вдвое меньше заявленного производителем максимального потребления, но по динамике падения напряжения(1В при 10А) можно сказать, что результат неплохой и 20А сборка легко выдержит

Тут же прогнал и тест емкости, не стал мелочиться и выставил тот же максимум в 200Вт. В таких условиях аккумулятор отдал порядка 2900мАч, что очень неплохо, учитывая немаленькую нагрузку, в идеале нужно было разряжать током 1А до 13В

За 15 минут тестирования нагрев элементов платы и питания оказался незначительным

Зарядное устройство выглядит интереснее, чем обычные блоки с 5.5мм разъемом на шнурке, но внутри мало чем от них отличается. Плюс идет на центральный пин аккумулятора, но почему-то использовали черный провод, а для минусового синий, ну главное, что сами не запутались

Итоги

Соберу в кучу всё, что писал выше:

+ Корпус спроектирован удачно, элементы управления на своих местах, механизм фиксации полотна не требует использования ключей, так что пользоваться инструментом удобно

+ Автоматическая подача смазки во время работы, масло доливается при замене аккумулятора

+ Автоматический контроль мощности продлевает срок эксплуатации во время работы под небольшой нагрузкой, а так же оберегает электронику от больших перегрузок. Пробовал измерять токи, подключив ЛБП напрямую к «тушке», в холостом режиме потребление составило всего 3А, во время спиливания ветки диаметром 10см без давления, значение поднималось местами до 14-16А, если приложить усилие, блок упирается в свой максимум в 20А, так что заявленные 40А в пике вполне могут быть, но мне проверить нечем

+ Впервые мне хочется похвалить комплектный аккумулятор, честные 3Ач, ток держит хорошо, заряжать можно как от комплектного блока питания, так и более распространенных моделей с 5.5мм разъемом на выходе. Не к чему придраться.

+ Конический редуктор этой модели обладает большим передаточным числом, чем планетарный предыдущей модели(если я не ошибаюсь), развивает больший момент, меньше насилует аккумулятор. Так же при срабатывании защиты или разжатии пальцев, остановка цепи происходит гораздо быстрее.

В итоге мощности для 6" шины тут с запасом, можно смело грызть на всю ширину, которую она захватывает, очень удачная модель вышла, единственное что огорчило, это зарядное устройство.

В теории сделали удобнее, поставив индикаторы отдельно друг от друга, чтобы пользователь не гадал, что это за оттенок сейчас, розово-зеленый или желто-красный. Замеры показали, что зеленый индикатор загорается при падении тока ниже 100мА, но через два часа продолжает гореть красный, через 4 изменений никаких нет, но стоит извлечь и снова установить аккумулятор, красный уже не загорается. Напряжение на выходе составляет 21.2В, возможно из-за этого ток на среднем контакте не опускается до нужного уровня в процессе зарядки, так что приходится периодически «передергивать» аккумулятор или просто засекать время установки, через 2 часа он действительно обычно готов к эксплуатации.

Есть еще один недостаток, который вытекает из системы автоматической смазки, которую выше я записал в плюсы.

Если пилить тонкие ветки, смазки становится в избытке и на корпус местами начинает налипать мусор, так что после работы приходится протирать его тряпочкой, а т.к. для снятия боковой крышки не нужен инструмент, еще и под ней периодически заставляю себя чистить всё. Так что когда на днях нужно было немного поработать в саду, даже думал самостоятельно смазывать из масленки как раньше, но побоялся, что при работе «на сухую» выйдет из строя насос, что скажете по этому поводу?

Вот более наглядный пример разброса смазки при работе в «холостую», так что не рекомендую во время первой заправки «прокачивать» систему в помещении с чистыми стенами
